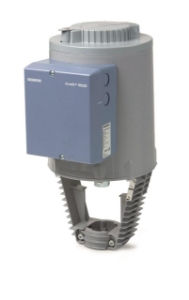

Mit Notstellfunktion. Überlastsicher durch wegabhängige, elektronische Endabschaltung. Ausführung in Aluminiumdruckguss-Gehäuse mit Hubkonsole für Ventile mit 40 mm Hub. Einbauplatz für einen Hilfsschalter. Mit Handverstellung.
Zusatz Info
MK..6.. sind Stellgeräte mit Sicherheitsfunktion nach DIN EN 14597.
Siemens Dreiwegventil, Flansch, PN6, DN100, kvs 160, Art.Nr.: VXF22.100-160
Artikelnummer: VXF22.100-160
VXF22.100-160 | S55200-V119
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0,5...2 % des kvs-Wertes
DN: 100
kvs: 160 m³/h
Mediumstemperatur: -10…130 °C
Ventilkennlinie: Durchgang: gleichprozentig , Bypass: linear
Stellverhältnis: DN 25: >50 , DN 40...100: >100
Betriebsdruck zulässig: 600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 6
SAV..: Δpmax: 125 kPa
SKC..: Δpmax: 250 kPa
Siemens Elektrohydraulischer Stellantrieb, 1000 N, 20 mm, AC 24 V, DC 0...10 V/DC 4...20 mA, Notstellfunktio, Art.Nr.: SKD62
Artikelnummer: SKD62
SKD62 | BPZ:SKD62
Betriebsspannung: AC 24 V
Stellsignal: DC 0...10 V, DC 4...20 mA, 0...1000 Ohm
Leistungsaufnahme: 14 VA
Stellkraft: 1000 N
Stellzeit: Öffnen: 30 s, Schliessen: 15 s
Hub: 20 mm
Notstellfunktion: Ja (15 s)
Stellungsrückmeldung: DC 0...10 V, DC 4...20 mA
Schutzart: IP54
Mediumstemperatur: -25…150 °C
Umgebungstemperatur Betrieb: -15...50 °C
Montagelage: Stehend bis liegend
Siemens Dreiwegventil, Flansch, PN6, DN40, kvs 16, Art.Nr.: VXF22.40-16
Artikelnummer: VXF22.40-16
VXF22.40-16 | S55200-V114
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0,5...2 % des kvs-Wertes
DN: 40
kvs: 16 m³/h
Mediumstemperatur: -10...130 °C
Ventilkennlinie: Durchgang: gleichprozentig , Bypass: linear
Stellverhältnis: DN 25: >50 , DN 40...100: >100
Betriebsdruck zulässig: 600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 6
SAX..: Δpmax: 300 kPa
SAV..: Δpmax: 300 kPa
SKD..: Δpmax: 300 kPa
SKB..: Δpmax: 300 kPa
