Hersteller: Siemens , Siemens

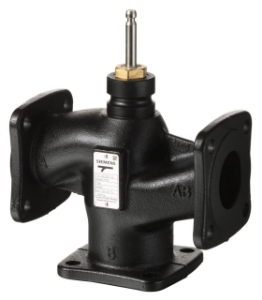

Siemens Dreiwegventil, Flansch, PN6, DN100, kvs 160, Art.Nr.: VXF22.100-160

CHF 1’436.00
CHF 1’077.00

Artikelnummer: VXF22.100-160

VXF22.100-160 | S55200-V119

Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm

Leckrate: 0...0,02 % des kvs-Wertes

Leckrate Bypass: 0,5...2 % des kvs-Wertes

DN: 100

kvs: 160 m³/h

Mediumstemperatur: -10…130 °C

Ventilkennlinie: Durchgang: gleichprozentig , Bypass: linear

Stellverhältnis: DN 25: >50 , DN 40...100: >100

Betriebsdruck zulässig: 600 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5

Nenndruck / PN Klasse: PN 6

SAV..: Δpmax: 125 kPa

SKC..: Δpmax: 250 kPa

Artikelnummer: VXF22.100-160

Mit Flanschanschluss nach ISO 7005

Für Kalt-, Warm- und Heisswasser und Solen in geschlossenen Kreisläufen

*
*
*

Mit Flanschanschluss nach ISO 7005

Für Kalt-, Warm- und Heisswasser und Solen in geschlossenen Kreisläufen
