Schnelle Stellzeit. Handverstellung, Position kann fixiert werden. Einbauplatz für Hilfsschalter und/oder Potentiometer.
Zusatz Info
UL approbiert
Siemens Durchgangsventil, Flansch, PN16, DN20, kvs 6,3, Art.Nr.: VVF42.20-6.3
Artikelnummer: VVF42.20-6.3
VVF42.20-6.3 | S55204-V103
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
DN: 20
kvs: 6.3 m³/h
Mediumstemperatur: -10…150 °C
Ventilkennlinie: Gleichprozentig , kvs 250/400 linear
Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 16
SAX..: Δpmax: 400 kPa
SAX..: Δps: 1600 kPa
SKD..: Δpmax: 400 kPa
SKD..: Δps: 1600 kPa
SKB..: Δpmax: 400 kPa
SKB..: Δps: 1600 kPa
Siemens Durchgangsventil, Aussengewinde, PN16, DN10, kvs 1, Art.Nr.: VVP45.10-1
Artikelnummer: VVP45.10-1
VVP45.10-1 | BPZ:VVP45.10-1
Hub: 5,5 mm
Leckrate: 0...0,02 % des kvs-Wertes
DN: 10
kvs: 1 m³/h
Mediumstemperatur: 1…110 °C
Ventilkennlinie: Durchgang, bis kvs 6,3: gleichprozentig , Durchgang, ab kvs 10: linear
Stellverhältnis: Ab kvs>6,3: >100 , Bis kvs=6,3: >50
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G ½" B
Werkstoff Innengarnitur: CrNi-Stahl/Rg5/Messing
SSB..: Δpmax: 400 kPa
SSB..: Δps: 725 kPa
Siemens Dreiwegventil, Aussengewinde, PN16, DN15, kvs 4, Bypass dicht, Art.Nr.: VXG41.1501
Artikelnummer: VXG41.1501
VXG41.1501 | BPZ:VXG41.1501
Hub: 20 mm
Leckrate: 0…0,02 % vom kvs-Wert
Leckrate Bypass: Standardversion: 0.5…2 % vom kvs-Wert Sonderversion: 0…0.02 % vom kvs-Wert (VXG41..01)
kvs: 4 m³/h
Mediumstemperatur: -25…90 °C
Ventilkennlinie: Durchgang: gleichprozentig , Bypass: linear
Stellverhältnis: DN 15: >50 , DN 20...50: >100
Produkt-Konformitäten: DVGW zertifiziert
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Werkstoff Innengarnitur: CrNi-Stahl
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G 1" B
SQX.. Δpmax: 800 kPa
SAX..: Δpmax: 800 kPa
SKD..: Δpmax: 800 kPa
SKB..: Δpmax: 800 kPa

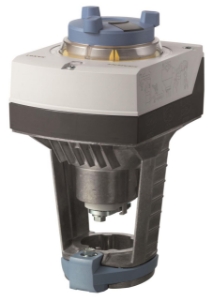

Siemens Elektromotorischer Stellantrieb, 800 N, 20 mm, AC 230 V, 3P, 30 s, Art.Nr.: SAX31.03
Artikelnummer: SAX31.03
SAX31.03 | S55150-A106
Stellkraft: 800 N
Hub: 20 mm
Leistungsaufnahme: 6 VA
Stellzeit: 30 s
Stellsignal: 3-Punkt
Schutzart: IP54
Umgebungstemperatur Betrieb: -5…55 °C
Mediumstemperatur: -25…130 °C
Umgebungsfeuchte Betrieb: 95 % r.F.
Abmessungen (B x H x T): 242 x 124 x 153 mm
Montagelage: Stehend bis liegend
Betriebsspannung: AC 230 V
Stellungsrückmeldung: DC 0...10 V (SA..6..)
Notstellfunktion: nein
Hilfsschalter: Optional
