Hersteller: Siemens , Siemens

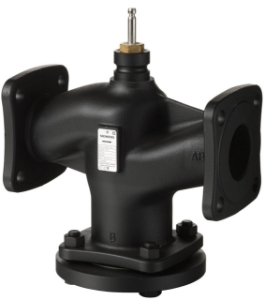

Siemens Durchgangsventil, Flansch, PN16, DN20, kvs 6,3, Art.Nr.: VVF42.20-6.3

CHF 402.20
CHF 301.65

Artikelnummer: VVF42.20-6.3

VVF42.20-6.3 | S55204-V103

Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm

Leckrate: 0...0,02 % des kvs-Wertes

DN: 20

kvs: 6.3 m³/h

Mediumstemperatur: -10…150 °C

Ventilkennlinie: Gleichprozentig , kvs 250/400 linear

Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100

Betriebsdruck zulässig: 1600 kPa

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5

Nenndruck / PN Klasse: PN 16

SAX..: Δpmax: 400 kPa

SAX..: Δps: 1600 kPa

SKD..: Δpmax: 400 kPa

SKD..: Δps: 1600 kPa

SKB..: Δpmax: 400 kPa

SKB..: Δps: 1600 kPa

Artikelnummer: VVF42.20-6.3

Mit Flanschanschluss nach ISO 7005

Für Kalt-, Warm- und Heisswasser und Solen in geschlossenen Kreisläufen

*
*
*

Mit Flanschanschluss nach ISO 7005

Für Kalt-, Warm- und Heisswasser und Solen in geschlossenen Kreisläufen
