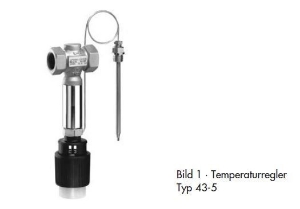

Samson Ventil Typ 2437 K, DN 15, Typenblatt T 2172, 1116102

Charakteristische Merkmale
• Wartungsarme P-Regler, keine Hilfsenergie erforderlich
• Temperaturfühler für beliebige Einbaulage und hohe zulässige Umgebungstemperatur (50 K über dem eingestellten Sollwert), ausgelegt für Betriebsdrücke bis 40 bar
• Durchgangsventile mit druckentlastetem Balgkegel
• Kompakte Bauform mit besonders geringer Bauhöhe
• Für flüssige, gas- und dampfförmige Medien

Außerdem sind lieferbar:
Sicherheitstemperaturwächter (STW) und Sicherheitstemperaturbegrenzer (STB). Einzelheiten finden Sie im zugehörigen Typenblatt
T 2183 und T 2185.
Sonderausführungen
– Verbindungsrohr 5 m lang
– kleiner KVS-Wert bei DN 15 bzw. G ½
– ölbeständige Innenteile - bei Typ 43-6 -
– Ausführung nach ANSI auf Anfrage - siehe TypenblattT 2174 -
– Edelstahlgehäuse für Typ 43-6
– Flanschgehäuse aus EN-JS1049 für Typ 43-6/43-7

Wirkungsweise
Die Temperaturregler arbeiten nach dem Adsorptionsprinzip. Die Temperatur des Messmediums erzeugt im Messfühler einen dem Istwert entsprechenden Druck. Dieser wird über die Verbindungsleitung (11) auf den Arbeitskörper (9) übertragen und in eine Stellkraft umgeformt. Diese verstellt über den Arbeitskörperstift (10) die Kegelstange (4) mit dem Ventilkegel (3). Durch Drehen des Sollwertstellers (8) verändert sich über die Ventilfeder (5) der Ansprechpunkt. Die Ventile sind durch den Metallbalg (6) druckentlastet. Der Entlastungsbalg kompensiert die Druckänderungen vor dem Ventil, da seine Innenseite über eine Bohrung im Ventilkegel (3) ebenfalls vom Vordruck belastet wird. Die Regler Typ 43-5 und Typ 43-7 eignen sich für Anlagen, die beheizt werden. Die Ventile schließen, wenn die Temperatur steigt. Der Regler Typ 43-6 ist mit einem Ventil ausgerüstet, dessen Kegel bei steigender Temperatur öffnet. Diese Bauform eignet sich deshalb für Anlagen, die gekühlt werden.

Einbau
Es ist nur die Kombination gleichartiger Werkstoffe zulässig, z. Bsp. Wärmetauscher aus korrosionsfestem Stahl mit Tauchhülsen
aus korrosionsfestem Stahl 1.4571.
Ventil
Die Ventile sind in waagerecht verlaufende Rohrleitungen einzubauen. Durchflussrichtung entsprechend dem Pfeil auf dem Gehäuse. Der Regelthermostat muß nach unten hängen - bei Typ 2436 K sind bis 110 °C auch andere Einbaulagen möglich- .
Temperaturfühler
Die Einbaulage des Temperaturfühlers ist beliebig. Er muss mit seiner gesamten Länge in das zu regelnde Medium eintauchen. Der Einbauort ist so zu wählen, dass weder Überhitzungen noch merkliche Totzeiten auftreten.
Verbindungsrohr
Das Verbindungsrohr ist so zu verlegen, dass der zul. Umgebungstemperaturbereich nicht überschritten wird, keine Temperaturschwankungen auftreten und keine mechanischen Beschädigungen entstehen. Der kleinste mögliche Biegeradius beträgt 50 mm.
