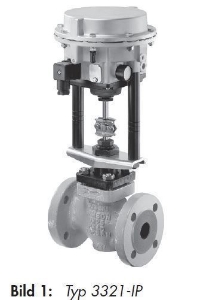

Bild von SAMSON Ventil Typ 3321 Typenblatt T 8111 / 8112, DN50, Stahlguss, 1289691
Hersteller: Samson , Samson

SAMSON Ventil Typ 3321 Typenblatt T 8111 / 8112, DN50, Stahlguss, 1289691

CHF 1’676.90
CHF 1’593.10

Artikelnummer: 1289691

Für Maschinen- und Anlagenbau

Herstellertyp: 3321

Typenblatt T 8111 / T 8112

Nennweite: DN 50

Nennweite: NPS 2

Nenndruck: PN 40

Kvs-Wert normal: 36 m³/h

Kvs-Wert sonder: 16 m3/h

Cv-Wert normal: 40 m3/h

Cv-Wert sonder: 20 m3/h

Kennlinie: gleichprozentig

max. zul. Differenzdruck: siehe Unterlagen

Nennhub: 15

Max. Temp: -10...+300 °C

Anbauart: Antrieb Typ 3372

Gehäusewerkstoffe: Stahlguss, 1.0619

Worldwide shipping possible. Requests to E-Mail info@hlkshop.ch

Artikelnummer: 1289691

Siehe Link:

http://www.samson.de/pdf_de/t81110de.pdf

http://www.samson.de/pdf_de/t81120de.pdf  - ANSI-Ausführung



Anschlussteile für Durchgangsventile unter LINK:

http://www.hlkshop.ch/de/anschlussteile-f%C3%BCr-durchgangsventile



Anwendung



Stellventil für den Maschinen- und Anlagenbau

Für flüssige und gasförmige Medien sowie Wasserdampf

Nennweite DN 15 bis 100 sowie NPS ½ bis 4

Nenndruck PN 10 bis 40 sowie ANSI Class 150 und 300

Temperaturbereich −10 bis 300 °C sowie 14 bis 570 °F

Ventil und Antrieb werden getrennt geliefert





*
*
*

Siehe Link:

http://www.samson.de/pdf_de/t81110de.pdf

http://www.samson.de/pdf_de/t81120de.pdf  - ANSI-Ausführung



Anschlussteile für Durchgangsventile unter LINK:

http://www.hlkshop.ch/de/anschlussteile-f%C3%BCr-durchgangsventile



Anwendung



Stellventil für den Maschinen- und Anlagenbau

Für flüssige und gasförmige Medien sowie Wasserdampf

Nennweite DN 15 bis 100 sowie NPS ½ bis 4

Nenndruck PN 10 bis 40 sowie ANSI Class 150 und 300

Temperaturbereich −10 bis 300 °C sowie 14 bis 570 °F

Ventil und Antrieb werden getrennt geliefert
