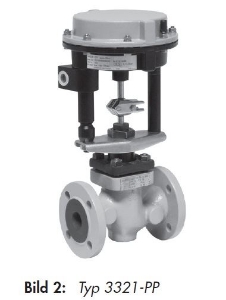

Bild von SAMSON Ventil Typ 3321 Typenblatt T 8111 / 8112, DN65, Stahlguss, 4312402
Hersteller: Samson , Samson

SAMSON Ventil Typ 3321 Typenblatt T 8111 / 8112, DN65, Stahlguss, 4312402

CHF 2’259.10
CHF 2’146.15

Artikelnummer: 4312402

Worldwide shipping possible. Requests to E-Mail info@hlkshop.ch

Für Maschinen- und Anlagenbau

Herstellertyp: 3321

Typenblatt T 8111 / T 8112

Nennweite: DN 65

Nennweite: NPS 2 1/2

Nenndruck: PN 40

Kvs-Wert normal: 100 m³/h

Kvs-Wert sonder: 40 m3/h

Cv-Wert normal: 120 m3/h

Cv-Wert sonder: 47 m3/h

Kennlinie: gleichprozentig

max. zul. Differenzdruck: siehe Unterlagen

Nennhub: 15

Max. Temp: -10...+300 °C

Anbauart: Antrieb Typ 3371

Gehäusewerkstoffe: Stahlguss, 1.0619

Worldwide shipping possible. Requests to E-Mail info@hlkshop.ch

Artikelnummer: 4312402

Siehe Link:

http://www.samson.de/pdf_de/t81110de.pdf

http://www.samson.de/pdf_de/t81120de.pdf  - ANSI-Ausführung



Anschlussteile für Durchgangsventile unter LINK:

http://www.hlkshop.ch/de/anschlussteile-f%C3%BCr-durchgangsventile



Anwendung



Stellventil für den Maschinen- und Anlagenbau

Für flüssige und gasförmige Medien sowie Wasserdampf

Nennweite DN 15 bis 100 sowie NPS ½ bis 4

Nenndruck PN 10 bis 40 sowie ANSI Class 150 und 300

Temperaturbereich −10 bis 300 °C sowie 14 bis 570 °F

Ventil und Antrieb werden getrennt geliefert





*
*
*

Siehe Link:

http://www.samson.de/pdf_de/t81110de.pdf

http://www.samson.de/pdf_de/t81120de.pdf  - ANSI-Ausführung



Anschlussteile für Durchgangsventile unter LINK:

http://www.hlkshop.ch/de/anschlussteile-f%C3%BCr-durchgangsventile



Anwendung



Stellventil für den Maschinen- und Anlagenbau

Für flüssige und gasförmige Medien sowie Wasserdampf

Nennweite DN 15 bis 100 sowie NPS ½ bis 4

Nenndruck PN 10 bis 40 sowie ANSI Class 150 und 300

Temperaturbereich −10 bis 300 °C sowie 14 bis 570 °F

Ventil und Antrieb werden getrennt geliefert
