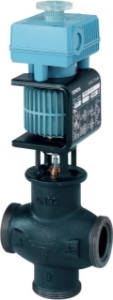

Misch- bzw. Durchgangsventile PN 16 mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.
Zusatz Info
Bei Verwendung als Durchgangsventil ist der Eingang B mit dem mitgelieferten Zubehör (Mutter, Deckel, Flachdichtung) zu verschliessen.
MXG461..P Ventile für mineralölhaltige Medien (Datenblatt N4455)
MXG461.. Ventile sind UL approbiert
Warnung
ACHTUNG!
Das Ventil darf nur als Misch- oder Durchgangsventil eingesetzt werden, nicht als Verteilventil.
Benutzer, die diesen Artikel gekauft haben, haben auch gekauft
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN15, kvs 3, AC / DC 24 V, DC 0/2...10 V / 4..., Art.Nr.: MXG461.15-3.0
CHF 855.55
CHF 1’140.70
Artikelnummer: MXG461.15-3.0
MXG461.15-3.0 | BPZ:MXG461.15-3.0
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 29 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 1" B
kvs: 3 m³/h
DN: 15
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN25, kvs 8, AC / DC 24 V, DC 0/2...10 V / 4..., Art.Nr.: MXG461.25-8.0
CHF 1’016.20
CHF 1’354.90
Artikelnummer: MXG461.25-8.0
MXG461.25-8.0 | BPZ:MXG461.25-8.0
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 29 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 1½" B
kvs: 8 m³/h
DN: 25
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN40, kvs 20, AC / DC 24 V, DC 0/2...10 V / 4.., Art.Nr.: MXG461.40-20
CHF 1’230.25
CHF 1’640.30
Artikelnummer: MXG461.40-20
MXG461.40-20 | BPZ:MXG461.40-20
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 44 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 2¼" B
kvs: 20 m³/h
DN: 40
Siemens Heizkreismodul, Art.Nr.: RMZ782B
CHF 335.80
CHF 447.70
Artikelnummer: RMZ782B
RMZ782B | BPZ:RMZ782B
Betriebsspannung: AC 24 V
Spannungsversorgung: Speisung ab Reglermodul
Leistungsaufnahme: 3 VA
Analog-Ausgänge Anzahl: 1
Analog-Ausgänge Signal: DC 0...10 V
Analog-Ausgänge Strom: 1 mA
Universal-Eingänge Anzahl: 3
Universal-Eingänge Signal: LG-Ni1000 , 0...1000 Ohm, 1000...1175 Ohm, DC 0…10 V, Pt1000 , NTC 575 , 2 x LG-Ni1000
Relais-Ausgänge Anzahl: 3
Relais-Ausgänge: Schliesskontakt , Potentialfrei
Relais-Ausgänge Schaltspannung: AC 19…265 V
Relais-Ausgänge Schaltstrom: 4 (3)A
Schutzart: IP20
Weight (net): 0.334 kg
Abmessungen (B x H x T): 117 x 90 x 75 mm
Siemens Misch-/Durchgangs-Magnetventil, Flansch, PN16, DN50, kvs 30, AC / DC 24 V, DC 0/2...10 V / 4...20 mA, Art.Nr.: MXF461.50-30
CHF 1’569.25
CHF 2’092.30
Artikelnummer: MXF461.50-30
MXF461.50-30 | BPZ:MXF461.50-30
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 44 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C; 34…266 ºF
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
kvs: 30 m³/h
DN: 50
