Hersteller: Siemens , Siemens

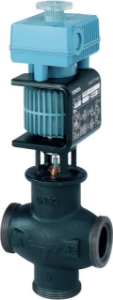

Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN40, kvs 20, AC / DC 24 V, DC 0/2...10 V / 4.., Art.Nr.: MXG461.40-20

CHF 1’640.30
CHF 1’230.25

Artikelnummer: MXG461.40-20

MXG461.40-20 | BPZ:MXG461.40-20

Nenndruck / PN Klasse: PN 16

Betriebsspannung: AC / DC 24 V

Leistungsaufnahme: 44 VA

Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA

Stellzeit: <2 s

Notstellfunktion: A->AB geschlossen

Stellungsrückmeldung: DC 0...10 V

Schutzart: IP54

Umgebungstemperatur Betrieb: -5...45 °C

Montagelage: Stehend bis liegend

Betriebsdruck zulässig: 1000 kPa

Leckrate: < 0,02 % des kvs-Wertes

Leckrate Bypass: < 0,2 % des kvs-Wertes

Mediumstemperatur: 1…130 °C

Medium: Wasser

Ventilkennlinie: Gleichprozentig , Linear

Hubauflösung ΔH/H100: 1:1000

Werkstoff Ventilkörper: Grauguss EN-GJL-250

Werkstoff Innengarnitur: CrNi-Stahl/Messing

Δpmax: 300 kPa

Δps: 300 kPa

Anschluss-gewinde: G 2¼" B

kvs: 20 m³/h

DN: 40

Artikelnummer: MXG461.40-20

Misch- bzw. Durchgangsventile PN 16 mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.

Zusatz Info

Bei Verwendung als Durchgangsventil ist der Eingang B mit dem mitgelieferten Zubehör (Mutter, Deckel, Flachdichtung) zu verschliessen.

MXG461..P Ventile für mineralölhaltige Medien (Datenblatt N4455)

MXG461.. Ventile sind UL approbiert

Warnung

ACHTUNG!

Das Ventil darf nur als Misch- oder Durchgangsventil eingesetzt werden, nicht als Verteilventil.

*
*
*

Misch- bzw. Durchgangsventile PN 16 mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.

Zusatz Info

Bei Verwendung als Durchgangsventil ist der Eingang B mit dem mitgelieferten Zubehör (Mutter, Deckel, Flachdichtung) zu verschliessen.

MXG461..P Ventile für mineralölhaltige Medien (Datenblatt N4455)

MXG461.. Ventile sind UL approbiert

Warnung

ACHTUNG!

Das Ventil darf nur als Misch- oder Durchgangsventil eingesetzt werden, nicht als Verteilventil.
