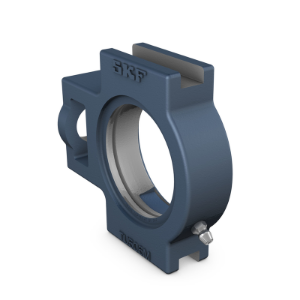

Bild von SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 511 M

Hersteller: SKF

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 511 M

CHF 116.20

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TU 511 M
Material:

Artikelnummer: TU 511 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Material

ANSCHLUSSMASSE

D_a	100 mm	Durchmesser des kugeligen Sitzes
A	64 mm	Gesamtbreite
A₁	27 mm	Breite der Haltenut
A₂	41 mm	Breite des Flansches, in dem die Haltenut sitzt
A₅	33.5 mm	Ãœberstand des Enddeckels
H	146 mm	GesamthÃ¶he
H₁	130 mm	Abstand zwischen HaltenutenbÃ¶den
H₂	102 mm	HÃ¶he des Befestigungsendes
L	171 mm	Gesamtlänge
L₁	106 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	19 mm	Länge des Befestigungsendes
L₃	95 mm	Länge der Haltenut
N	35 mm	Durchmesser FuÃŸschraubenloch
N₁	25 mm	Länge des Befestigungsschlitzes
N₂	64 mm	HÃ¶he des Befestigungsschlitzes

BERECHNUNGSDATEN

2.85 kg

Gewicht Gehäuse

GEWICHT

Enddeckel

TOLERANZKLASSE
