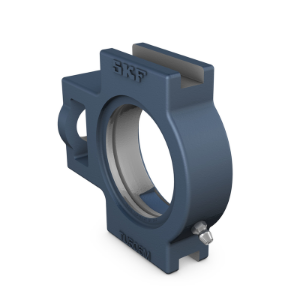

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 504

Name: SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 504
SKU: TUJ 504
Price: 49.70 CHF
Availability: InStock

CHF 49.70

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 504
Material:

Artikelnummer: TUJ 504

Menge:

Material

D_a	47 mm	Durchmesser des kugeligen Sitzes
A	34 mm	Gesamtbreite
A₁	12 mm	Breite der Haltenut
A₂	25 mm	Breite des Flansches, in dem die Haltenut sitzt
H	92 mm	GesamthÃ¶he
H₁	76 mm	Abstand zwischen HaltenutenbÃ¶den
H₂	54 mm	HÃ¶he des Befestigungsendes
L	97 mm	Gesamtlänge
L₁	62 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	10 mm	Länge des Befestigungsendes
L₃	54 mm	Länge der Haltenut
N	19 mm	Durchmesser FuÃŸschraubenloch
N₁	16 mm	Länge des Befestigungsschlitzes
N₂	32 mm	HÃ¶he des Befestigungsschlitzes

0.75 kg

Gewicht Gehäuse
