Hersteller: SKF

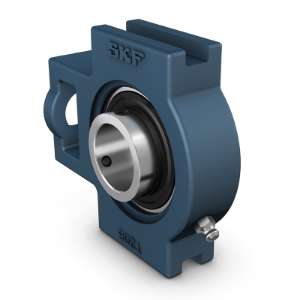

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 30 TF

Name: SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 30 TF
SKU: TUJ 30 TF
Price: 118.10 CHF
Availability: InStock

CHF 118.10

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 30 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: TUJ 30 TF

Menge:

d	30 mm	Bohrungsdurchmesser
d₁	39.7 mm	Schulterdurchmesser Innenring
A	37 mm	Gesamtbreite
A₁	12 mm	Breite der Führungsnut
A₂	28 mm	Breite des Flansches, in dem die Führungsnuten sitzen
B	38.1 mm	Breite des Innenrings
B₁	38.1 mm	Gesamtbreite des Lagers
B₄	5 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	104 mm	GesamthÃ¶he
H₁	89 mm	Abstand zwischen FührungsnutbÃ¶den
H₂	56 mm	HÃ¶he des Befestigungsendes
L	114 mm	Gesamtlänge
L₁	70 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	10 mm	Länge des Befestigungsendes
L₃	57 mm	Länge der Führungsnut
N	22 mm	Durchmesser FuÃŸschraubenloch
N₁	16 mm	Länge des Befestigungsschlitzes
N₂	37 mm	HÃ¶he des Befestigungsschlitzes
s₁	22.2 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

1.25 kg

Stellschraube	M6x0.75
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
