Hersteller: SKF

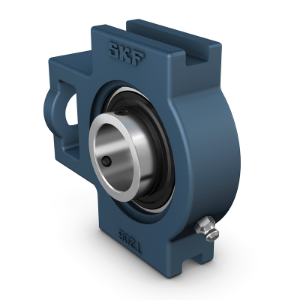

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 40 TF

Name: SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 40 TF
SKU: TUJ 40 TF
Price: 162.90 CHF
Availability: InStock

CHF 162.90

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 40 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: TUJ 40 TF

Menge:

d	40 mm	Bohrungsdurchmesser
d₁	51.8 mm	Schulterdurchmesser Innenring
A	49 mm	Gesamtbreite
A₁	16 mm	Breite der Führungsnut
A₂	33 mm	Breite des Flansches, in dem die Führungsnuten sitzen
B	49.2 mm	Breite des Innenrings
B₁	49.2 mm	Gesamtbreite des Lagers
B₄	8 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	115 mm	GesamthÃ¶he
H₁	102 mm	Abstand zwischen FührungsnutbÃ¶den
H₂	83 mm	HÃ¶he des Befestigungsendes
L	145 mm	Gesamtlänge
L₁	88 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	15 mm	Länge des Befestigungsendes
L₃	83 mm	Länge der Führungsnut
N	29 mm	Durchmesser FuÃŸschraubenloch
N₁	19 mm	Länge des Befestigungsschlitzes
N₂	50 mm	HÃ¶he des Befestigungsschlitzes
s₁	30.2 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

2.3 kg

Stellschraube	M8x1
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
