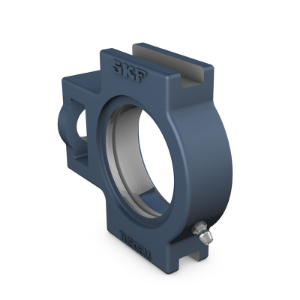

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 507

Name: SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 507
SKU: TUJ 507
Price: 79.20 CHF
Availability: InStock

CHF 79.20

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 507
Material:

Artikelnummer: TUJ 507

Menge:

Material

D_a	72 mm	Durchmesser des kugeligen Sitzes
A	37 mm	Gesamtbreite
A₁	12 mm	Breite der Haltenut
A₂	30 mm	Breite des Flansches, in dem die Haltenut sitzt
H	103 mm	GesamthÃ¶he
H₁	89 mm	Abstand zwischen HaltenutenbÃ¶den
H₂	64 mm	HÃ¶he des Befestigungsendes
L	129 mm	Gesamtlänge
L₁	78 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	12 mm	Länge des Befestigungsendes
L₃	64 mm	Länge der Haltenut
N	22 mm	Durchmesser FuÃŸschraubenloch
N₁	17 mm	Länge des Befestigungsschlitzes
N₂	38 mm	HÃ¶he des Befestigungsschlitzes

1.1 kg

Gewicht Gehäuse
