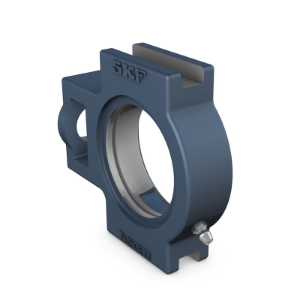

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 505

Name: SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 505
SKU: TUJ 505
Price: 60.00 CHF
Availability: InStock

CHF 60.00

SKF Spannlagerkopfgehäuse für Spannringlager Art. Nr. TUJ 505
Material:

Artikelnummer: TUJ 505

Menge:

Material

D_a	52 mm	Durchmesser des kugeligen Sitzes
A	34 mm	Gesamtbreite
A₁	12 mm	Breite der Haltenut
A₂	25 mm	Breite des Flansches, in dem die Haltenut sitzt
H	91 mm	GesamthÃ¶he
H₁	76 mm	Abstand zwischen HaltenutenbÃ¶den
H₂	53 mm	HÃ¶he des Befestigungsendes
L	100 mm	Gesamtlänge
L₁	64 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	10 mm	Länge des Befestigungsendes
L₃	52 mm	Länge der Haltenut
N	19 mm	Durchmesser FuÃŸschraubenloch
N₁	16 mm	Länge des Befestigungsschlitzes
N₂	33 mm	HÃ¶he des Befestigungsschlitzes

0.68 kg

Gewicht Gehäuse
