Hersteller: SKF

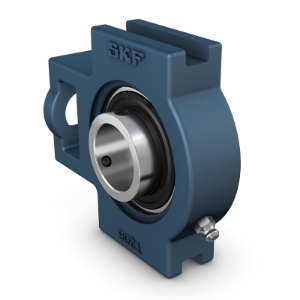

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 50 TF

Name: SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 50 TF
SKU: TUJ 50 TF
Price: 204.60 CHF
Availability: InStock

CHF 204.60

SKF Spannlagerkopf-Kugellagereinheiten Art. Nr. TUJ 50 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: TUJ 50 TF

Menge:

d	50 mm	Bohrungsdurchmesser
d₁	62.51 mm	Schulterdurchmesser Innenring
A	49 mm	Gesamtbreite
A₁	16 mm	Breite der Führungsnut
A₂	36 mm	Breite des Flansches, in dem die Führungsnuten sitzen
B	51.6 mm	Breite des Innenrings
B₁	51.6 mm	Gesamtbreite des Lagers
B₄	9 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
H	117 mm	GesamthÃ¶he
H₁	102 mm	Abstand zwischen FührungsnutbÃ¶den
H₂	83 mm	HÃ¶he des Befestigungsendes
L	149 mm	Gesamtlänge
L₁	90 mm	Abstand von Befestigungs-Endfläche zu Mittellinie des Durchmessers des kugeligen Sitzes
L₂	16 mm	Länge des Befestigungsendes
L₃	86 mm	Länge der Führungsnut
N	29 mm	Durchmesser FuÃŸschraubenloch
N₁	19 mm	Länge des Befestigungsschlitzes
N₂	49 mm	HÃ¶he des Befestigungsschlitzes
s₁	32.6 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte

Gewicht Lagereinheit

2.4 kg

Stellschraube	M10x1
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
