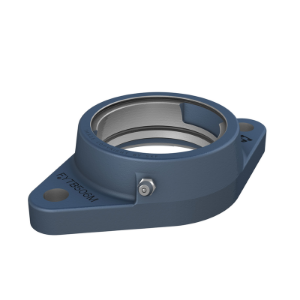

Bild von SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 508 M

Hersteller: SKF

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 508 M

CHF 44.30

SKF Ovalflanschgehäuse für Spannringlager Art. Nr. FYTB 508 M
Werkstoff:

Artikelnummer: FYTB 508 M

Menge:

Overview
Contact Us

Technische Spezifikationen

ABMESSUNGEN

Werkstoff

ANSCHLUSSMASSE

D_a	80 mm	Durchmesser des kugeligen Sitzes
D_b1	98 mm	Oberer AuÃŸendurchmesser
D_b2	102 mm	Unterer AuÃŸendurchmesser
D_c	88.9 mm	Zentrierdurchmesser
A	38.5 mm	Gesamtbreite
A₁	14 mm	Flanschbreite
A₂	24 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	26 mm	Ãœberstand des Enddeckels
H	171.5 mm	GesamthÃ¶he
J	143.5 mm	Abstand zwischen Befestigungsschrauben
L	102 mm	Gesamtlänge
N	14 mm	Durchmesser FuÃŸschraubenloch

BERECHNUNGSDATEN

0.96 kg

Gewicht Gehäuse

GEWICHT

Empfohlener Durchmesser für Befestigungsschrauben, mm	12 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.5 in

TOLERANZKLASSE

Enddeckel

ECY 208
