Ventilseitig mit zylindrischem Gewinde nach ISO 228-1. Rohrseitig mit konischem R-Innen- oder zylindrischen Rp-Aussengewinde nach ISO 7-1.

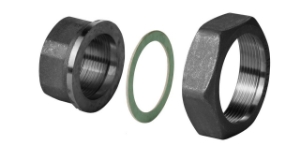

Jedes Set ALG..3 besteht aus 3 Überwurfmuttern, 3 Einlegemuttern und 3 Flachdichtungen.
Zusatz Info
Rohrseitig mit Innengewinde.
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN32, kvs 12, AC / DC 24 V, DC 0/2...10 V / 4.., Art.Nr.: MXG461.32-12
Artikelnummer: MXG461.32-12
MXG461.32-12 | BPZ:MXG461.32-12
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 29 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 2" B
kvs: 12 m³/h
DN: 32
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN40, kvs 20, AC / DC 24 V, DC 0/2...10 V / 4.., Art.Nr.: MXG461.40-20
Artikelnummer: MXG461.40-20
MXG461.40-20 | BPZ:MXG461.40-20
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 44 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 2¼" B
kvs: 20 m³/h
DN: 40
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN15, kvs 3, AC / DC 24 V, DC 0/2...10 V / 4..., Art.Nr.: MXG461.15-3.0
Artikelnummer: MXG461.15-3.0
MXG461.15-3.0 | BPZ:MXG461.15-3.0
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 29 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 1" B
kvs: 3 m³/h
DN: 15
Siemens Dreiwegventil, Aussengewinde, PN16, DN32, kvs 16, Art.Nr.: VXG44.32-16
Artikelnummer: VXG44.32-16
VXG44.32-16 | BPZ:VXG44.32-16
Hub: 5,5 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0...0,02 % des kvs-Wertes
kvs: 16 m³/h
Mediumstemperatur: 1…120 °C
Ventilkennlinie: Durchgang: linear , Bypass: linear
Stellverhältnis: Ab DN 20: >100 , DN 15: >50
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Werkstoff Innengarnitur: CrNi-Stahl/Rg5/Messing
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G 2" B
SAS..: Δpmax: 250 kPa
