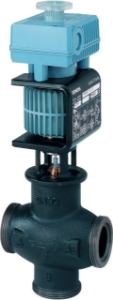

Misch- bzw. Durchgangsventile PN 16 mit Magnetantrieb zur stetigen Regelung von Kalt- und Warmwasseranlagen in geschlossenen Kreisläufen. Mit Stellungsregelung, Stellungsrückmeldung, Notstellfunktion, Handverstellung.
Zusatz Info
Bei Verwendung als Durchgangsventil ist der Eingang B mit dem mitgelieferten Zubehör (Mutter, Deckel, Flachdichtung) zu verschliessen.
MXG461..P Ventile für mineralölhaltige Medien (Datenblatt N4455)
MXG461.. Ventile sind UL approbiert
Warnung
ACHTUNG!
Das Ventil darf nur als Misch- oder Durchgangsventil eingesetzt werden, nicht als Verteilventil.
Benutzer, die diesen Artikel gekauft haben, haben auch gekauft
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN20, kvs 5, AC / DC 24 V, DC 0/2...10 V / 4..., Art.Nr.: MXG461.20-5.0
CHF 941.55
CHF 1’255.40
Artikelnummer: MXG461.20-5.0
MXG461.20-5.0 | BPZ:MXG461.20-5.0
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 29 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 1¼" B
kvs: 5 m³/h
DN: 20
Siemens Tempergussverschraubung G 1 1/4" / Rp 3/4", 3er-Set, Art.Nr.: ALG203
CHF 16.65
CHF 22.20
Artikelnummer: ALG203
ALG203 | BPZ:ALG203
Anschluss-gewinde: G 1¼"
DN: 20
Anschlussgewinde ventilseitig: G 1¼ "
Anschlussgewinde rohrseitig: Rp ¾ "
Werkstoff: Temperguss, phosphatiert
Siemens Tempergussverschraubung G 2" / Rp 1 1/4", 3er-Set, Art.Nr.: ALG323
CHF 26.40
CHF 35.20
Artikelnummer: ALG323
ALG323 | BPZ:ALG323
Anschluss-gewinde: G 2"
DN: 32
Anschlussgewinde ventilseitig: G 2 "
Anschlussgewinde rohrseitig: Rp 1¼ "
Werkstoff: Temperguss, phosphatiert
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN40, kvs 20, AC / DC 24 V, DC 0/2...10 V / 4.., Art.Nr.: MXG461.40-20
CHF 1’230.25
CHF 1’640.30
Artikelnummer: MXG461.40-20
MXG461.40-20 | BPZ:MXG461.40-20
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 44 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 2¼" B
kvs: 20 m³/h
DN: 40
Siemens Misch-/Durchgangs-Magnetventil, Aussengewinde, PN16, DN15, kvs 3, AC / DC 24 V, DC 0/2...10 V / 4..., Art.Nr.: MXG461.15-3.0
CHF 855.55
CHF 1’140.70
Artikelnummer: MXG461.15-3.0
MXG461.15-3.0 | BPZ:MXG461.15-3.0
Nenndruck / PN Klasse: PN 16
Betriebsspannung: AC / DC 24 V
Leistungsaufnahme: 29 VA
Stellsignal: DC 0...10 V, DC 2...10 V, DC 4...20 mA
Stellzeit: <2 s
Notstellfunktion: A->AB geschlossen
Stellungsrückmeldung: DC 0...10 V
Schutzart: IP54
Umgebungstemperatur Betrieb: -5...45 °C
Montagelage: Stehend bis liegend
Betriebsdruck zulässig: 1000 kPa
Leckrate: < 0,02 % des kvs-Wertes
Leckrate Bypass: < 0,2 % des kvs-Wertes
Mediumstemperatur: 1…130 °C
Medium: Wasser
Ventilkennlinie: Gleichprozentig , Linear
Hubauflösung ΔH/H100: 1:1000
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: CrNi-Stahl/Messing
Δpmax: 300 kPa
Δps: 300 kPa
Anschluss-gewinde: G 1" B
kvs: 3 m³/h
DN: 15
